臻识R系列相机上云配置说明

**臻识R3\R5相机上云调试说明**

点击下载R相机配置包:  [【附件】R系列相机程序配置包.rar](https://faceimage.parkingos.club/bolink-charge/file-upload-center/602bc82c-6d52-4e64-9601-b1240a76d74b-R%E7%B3%BB%E5%88%97%E7%9B%B8%E6%9C%BA%E7%A8%8B%E5%BA%8F%E9%85%8D%E7%BD%AE%E5%8C%85_250708.zip "【附件】R系列相机程序配置包.rar")
含R3、R5、R5L、Rm 相机

### 相机调试说明

**说明（必看）：**

1.车牌识别相机需连外网，相机IP需跟外网同网段

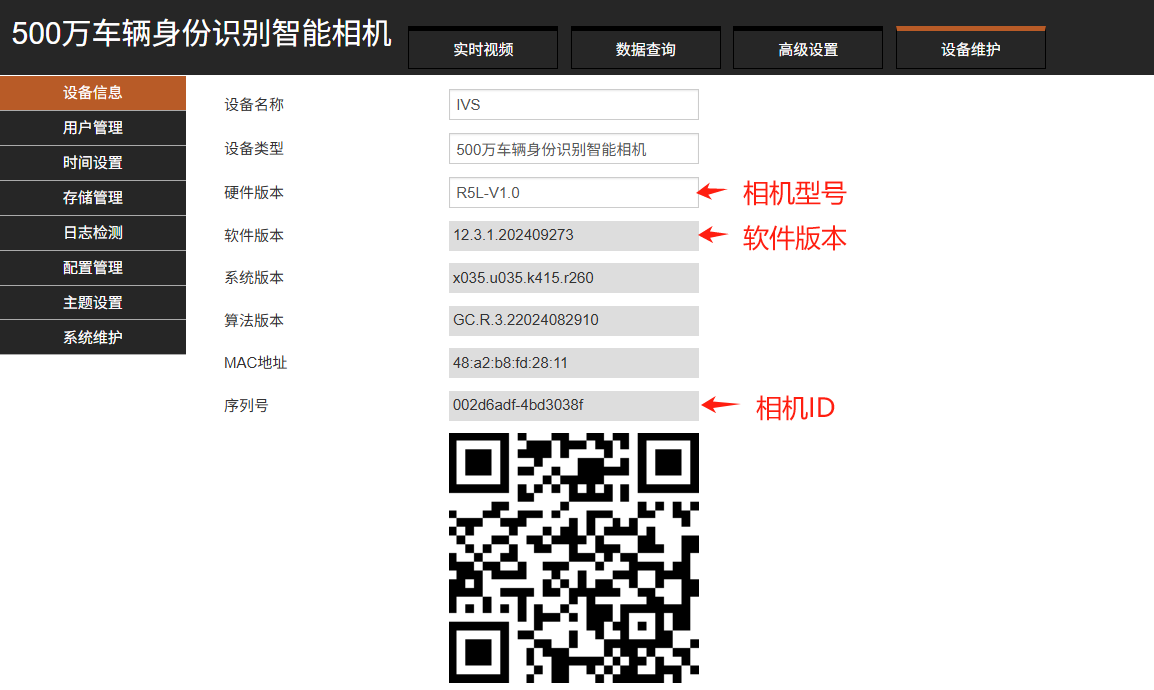

2.R3\R5L相机固件版本要求:2024年之后的版本,低于这个版本的需升级相机，相机版本日期查看方法，下图所示：

![](/media/202506/20250605162923710938.png)

### 1. **登录相机管理界面**

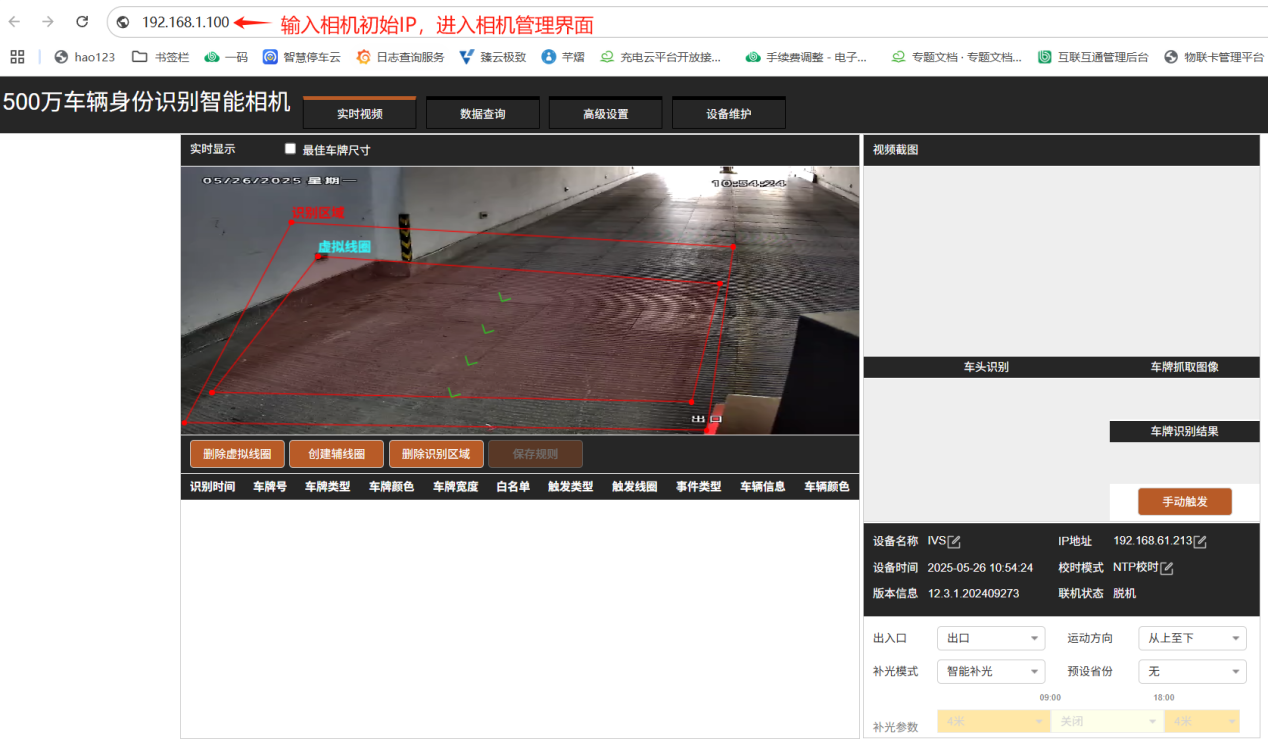

使用网线将相机接入和电脑在同一个局域网中，然后通过臻识相机搜索工具或者通过浏览器输入相机IP直接访问相机管理后台进行配置。（相机出厂IP：192.168.1.100）

臻识相机搜索工具下载：https://doc.bolinkpaas.com/doc/1825/

![](/media/202506/20250605162923757842.png)

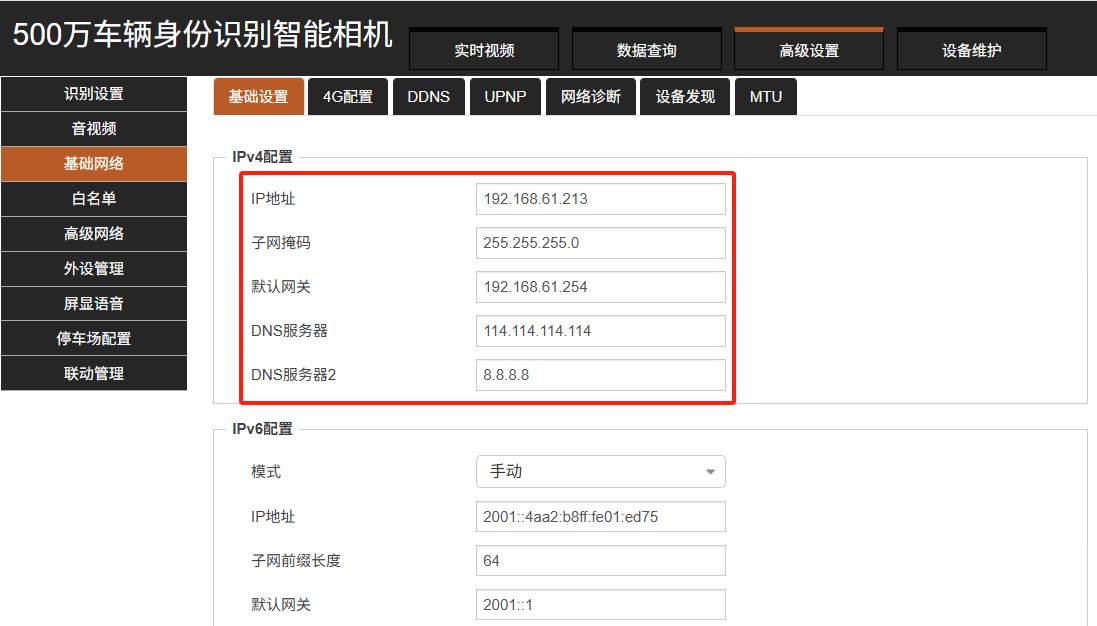

### 2. **修改相机IP地址**

配置相机的IP地址、网关、DNS服务器

![](/media/202506/20250605162923803789.png)

### 3. **相机二开包生成并导入**

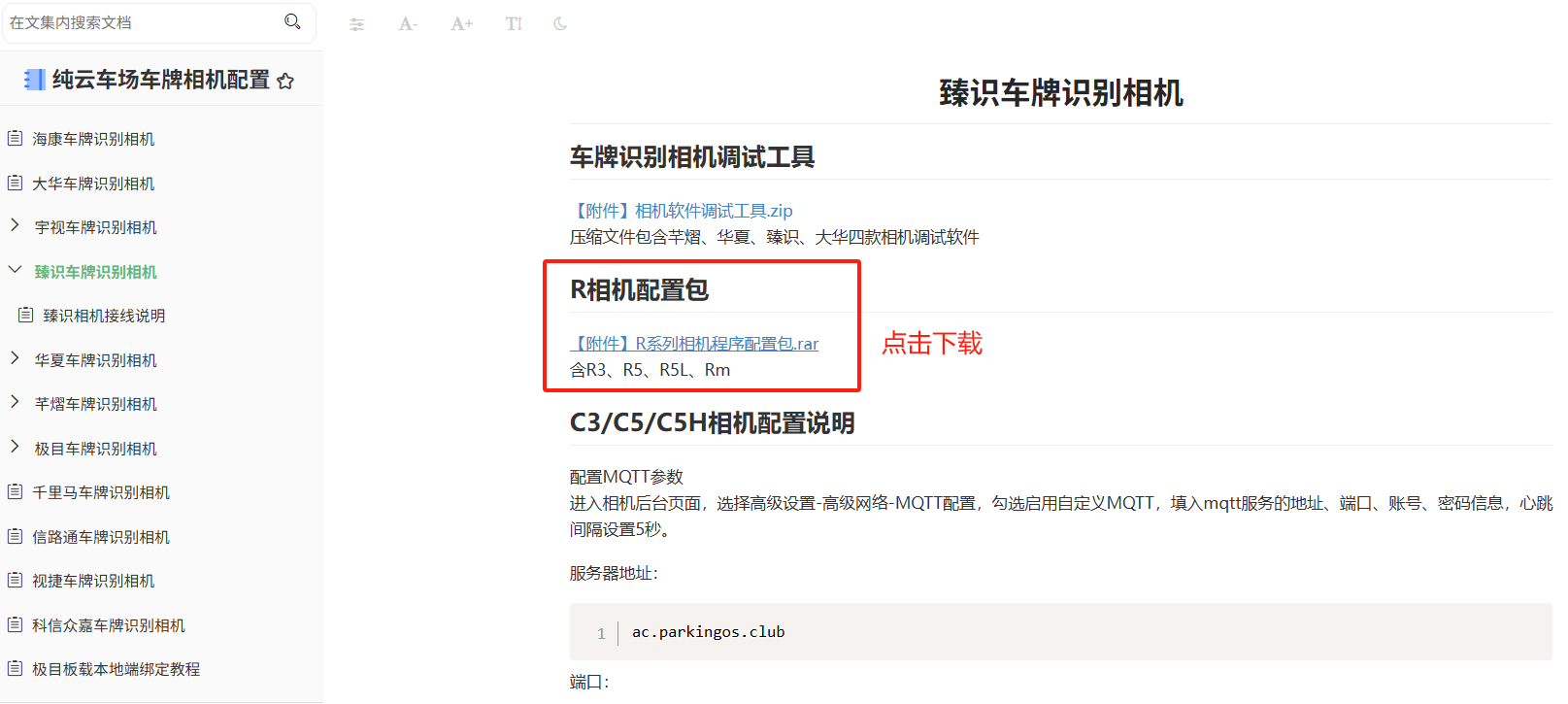

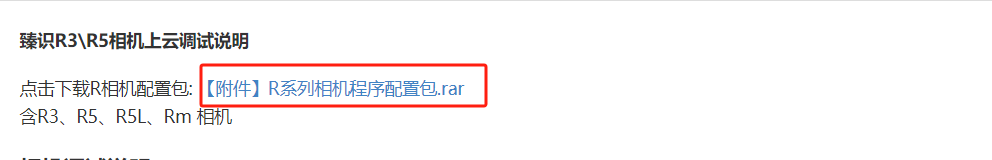

点击下载顶部的R相机配置包
![](/media/202507/2025-07-08_185913_1269350.9341937649041105.png)

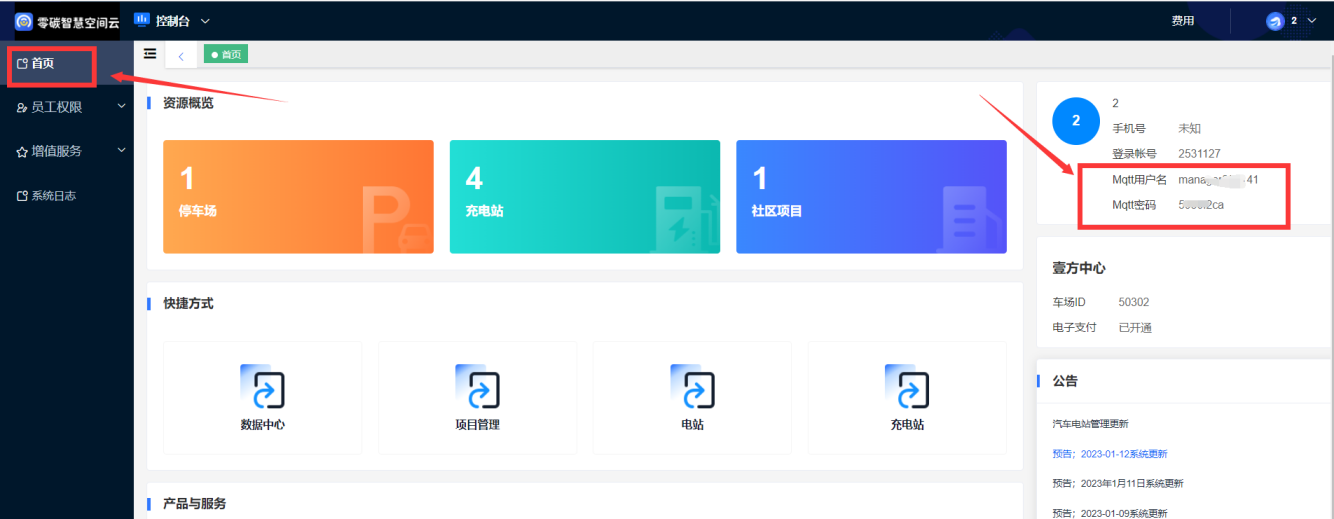

（1）登陆云平台总后台，在首页可看到指定厂商的用户名和密码。

![](/media/202506/20250605162923884153.png)

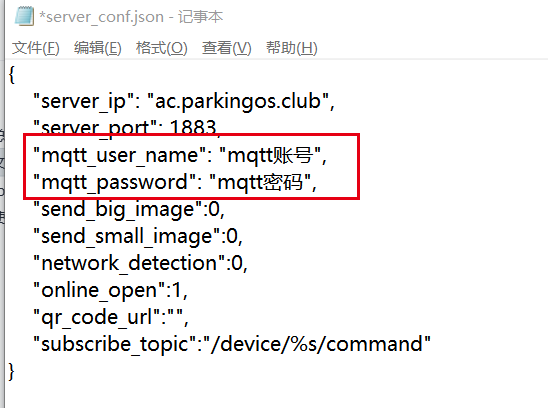

**（2）解压“R系列相机程序配置包.rar”文件，打开对应型号相机文件夹，server\_conf.json 文件右击使用 记事本 打开，将“用户名”和“密码”替换为步骤1中取到的对应厂商的用户名和密码，修改后保存**

![](/media/202506/20250605162923920828.png)

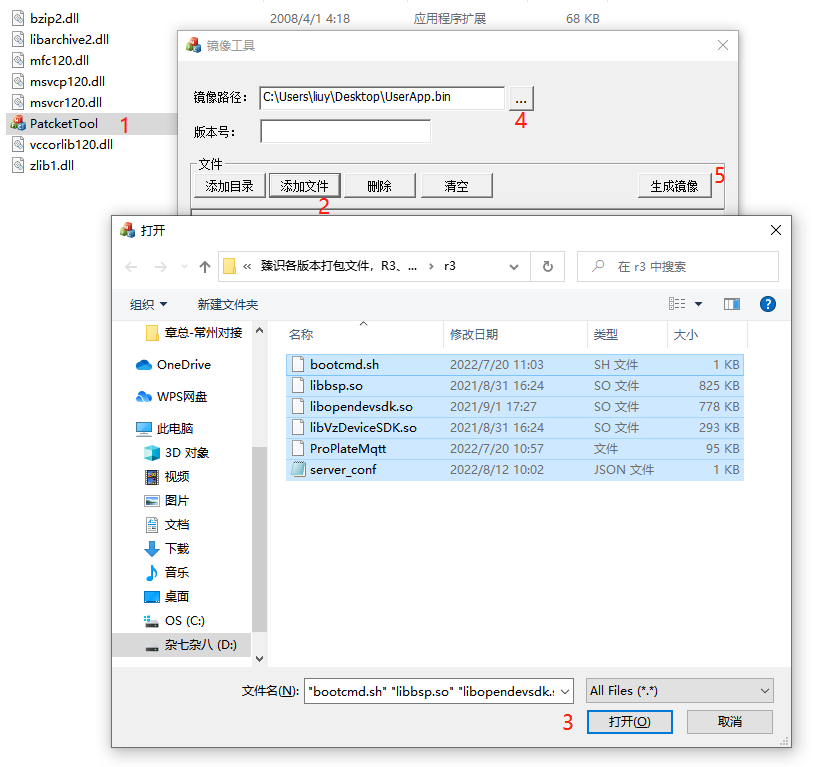

**（3）打开pack\_tool 文件夹，双击打开 PatcketTool，点击“添加文件”，选择步骤（2）中的对应型号相机文件夹中的全部文件，选择镜像路径（打包后的存放位置），点击“生成镜像”即可，在镜像路径下可看到生成的文件 UserApp.bin，该文件为该厂商下车场可使用的对应型号的相机二开升级包。**

![](/media/202506/20250605162923960516.png)

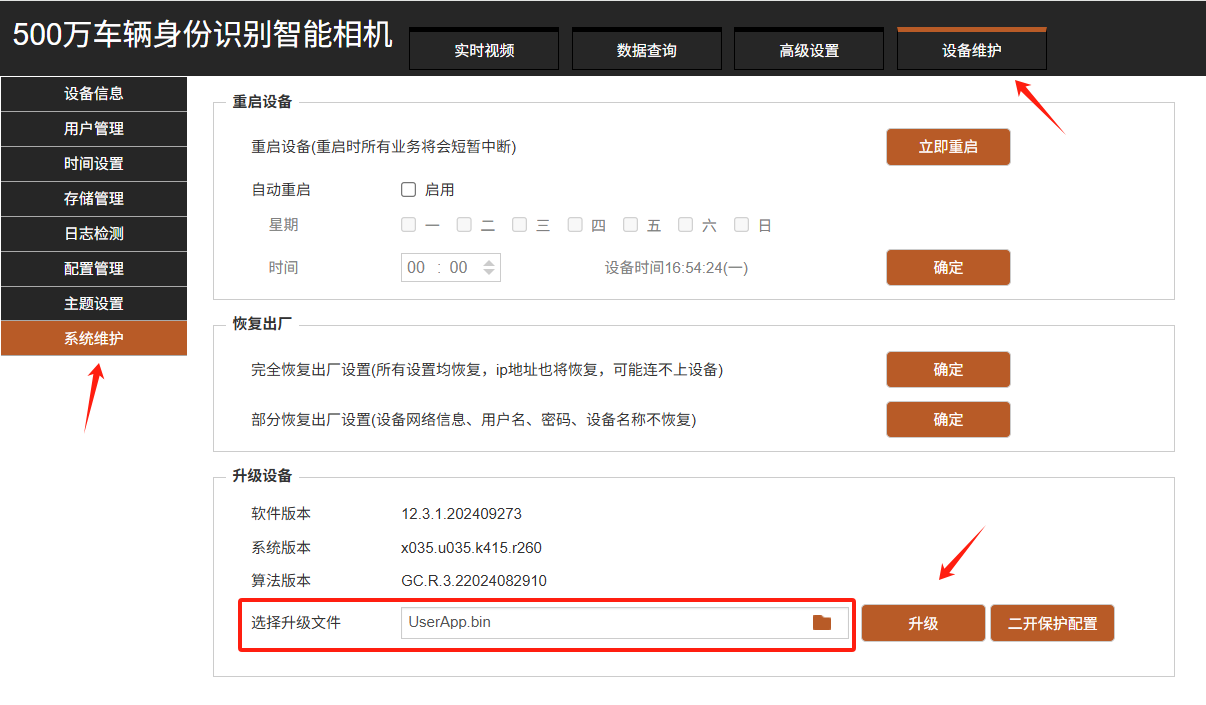

**（4）进入相机管理界面，设备维护——系统维护——选择升级文件【UserApp.bin】——升级；**

![](/media/202506/20250605162923999321.png)

### 4. **相机HTTP平台参数配置**

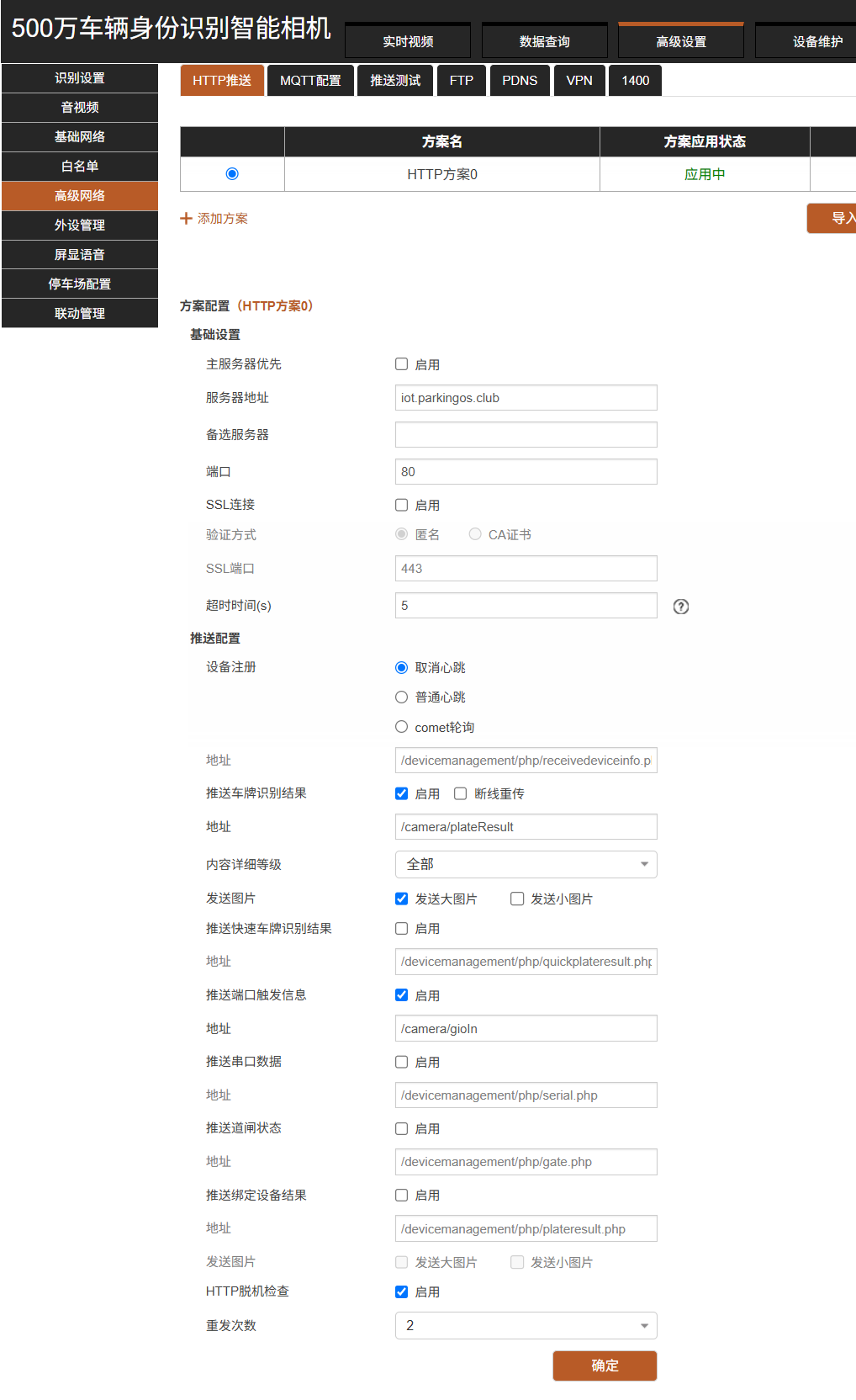

**进入相机管理后台，高级设置——高级网络——HTTP推送，配置参数；**

![](/media/202506/20250605162924039506.png)

**配置参数如下：**

* 服务器地址：iot.parkingos.club

端口：80

* 推送配置：取消心跳
* 推送车牌识别结果：启用

地址：/camera/plateResult

* 发送图片：发送大图片
* 推送端口触发信息：启用
* 地址：/camera/gioIn
* HTTP脱机检查：启用
* 重发次数：2

### 5. **串口波特率设置**

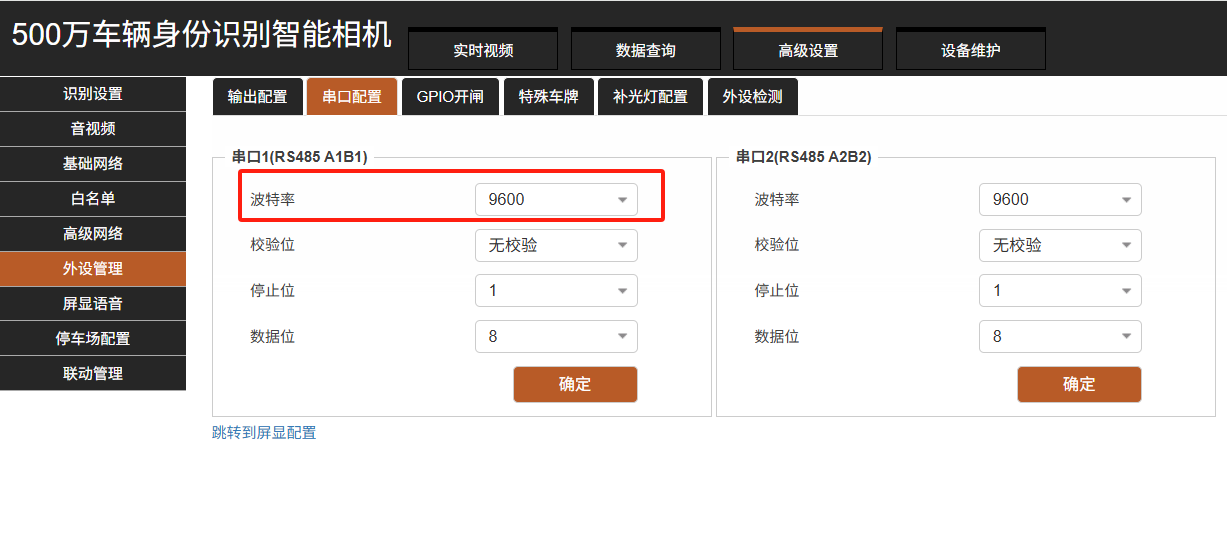

设置串口波特率，按屏显控制卡的波特率设置；

方控控制卡：9600；

科发控制卡：19200；

![](/media/202506/20250605162924078892.png)

### 6. **调整上传图片分辨率和校准相机时间**

**平台上传的图片大小不能超过200K,所以需要调整一下图片分辨率大小，一般调整为704*576即可。**

![](/media/202506/20250605162924119923.png)

![](/media/202507/2025-07-09_102543_8552380.09414830709431599.png)
